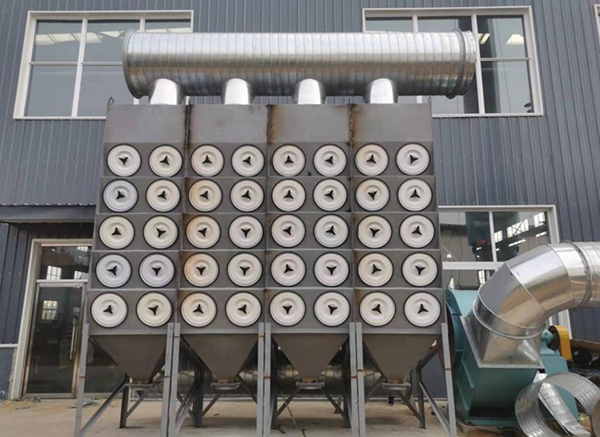

1.結構及工作原理:

含塵氣體進入除塵器灰斗后，由于氣流斷面突然擴大及氣流分布板作用，氣流中一部分粗大顆粒在動力和慣性力的作用下，沉降在灰斗中；粒度細、密度小的塵粒進入濾塵室后，通過布朗擴散和篩濾等組合效應，使粉塵沉積在濾料表面上，凈化后的氣體進入凈氣室后，由排氣管經風機排出。濾筒式除塵器的阻力隨濾料表面粉塵層厚度的增加而變大。阻力達到某一規定值時進行清灰。此時PLC程序控制脈沖閥的啟閉，首先一分室提升閥關閉，將過濾氣流截斷，然后電磁脈沖閥開啟，壓縮空氣用及短的時間在上箱體內迅速膨脹，涌入濾筒，使濾筒膨脹變形產生振動，并在逆向氣流沖刷的作用下，附著在濾袋外表面上的粉塵被剝離落入灰斗中。清灰完畢后，電磁脈沖閥關閉，提升閥打開，該室又恢復過濾狀態。清灰各室依次進行，從一室清灰開始至下一次清灰開始為一個清灰周期。脫落的粉塵掉入灰斗內通過缷灰閥排出。

2.產品特點：

①由于濾料折褶成筒狀使用，使濾料布置密度大，所以除塵器結構緊湊，體積?。?nbsp;

②濾筒高度小，安裝方便，使用維修工作量小；

③同體積除塵器過濾面積相對較大，過濾風速較小，阻力不大；

④濾料折褶要求兩端密封嚴格，不能有漏氣，否則會降低效果。

3.選型說明：

選擇除塵器時，根據風量設計，一般不能使除塵器在超過規定風量和風速的情況下運行；否則，濾筒容易堵塞，壽命縮短，壓力損失會大幅度上升，除塵效率也會降低；但也不能將規格選的過大，否則增加設備投資和占地面積，而且浪費資源，不節能。一般情況下處理風量是根據工藝情況和經驗來選擇確定的。

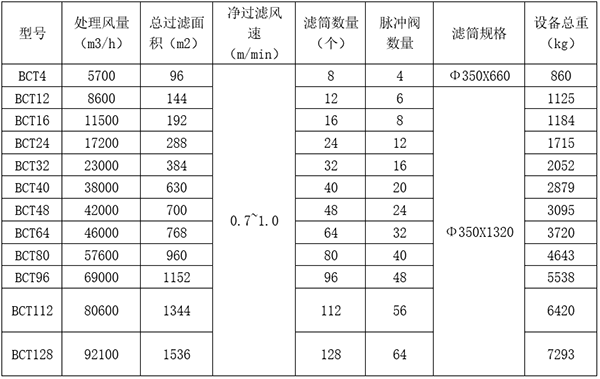

4.選型參數表：
