1.結構及工作原理：

立軸沖擊式破碎機是由瀑布溢料破碎腔、深腔型轉子、對中給料口、多級閉氣循環、重型高可靠性軸承、稀油潤滑等裝置組成。

立軸沖擊式破碎機廣泛應用于石料生產中細粒級骨料的改形和人工砂制造，金屬和非金屬礦山用于替代傳統擠壓式破碎機的細碎作業；水泥生產用于碎磨流程中的預磨作業，能大幅度降低能耗；重新利用行業中玻璃的粉碎。

2.產品特點：

1）獨特設計的料流路徑，使“石打石”和“石打鐵”破碎能滿足制砂、改形、制砂等不同工況要求，同時能保證能耗低、磨損小、產量高等經濟運行成本。

2）入料口大小可調節，保證物料處于積滿入料狀態，空氣進入少，粉塵少，物料不直接沖擊轉子，運行平穩。無論開口大小，確保入料始終對準轉子體中點，大大修善偏向入料時產生的振動，運行更平穩。合理的使用溢流給料，可輕松實現所需的產品級配，提高設備的產能。

3）能引導向上、下噴射的粉塵氣流在破碎機內形成內部循環，更好的防止粉塵空氣溢出，很好的去除粉碎機工作時粉塵的發散。

4)“石打石”腔和“石打鐵”腔可快捷更換，適應更多工藝、工況。中開門結構便于隨時觀察腔內工作情況及更換耐磨件。工作量小，無需吊機。深腔型三通道轉子，通過能力大，耐磨件少，通用性強，更換方便。

5）潤滑充分，強制散熱、過濾，具有漏油、少油、過熱等多重安全保護，與啟動柜連鎖啟動，無需日常維護。采用進口軟啟動器，監控電機、潤滑站，具備油溫實時顯示，過熱保護，振動保護等功能。

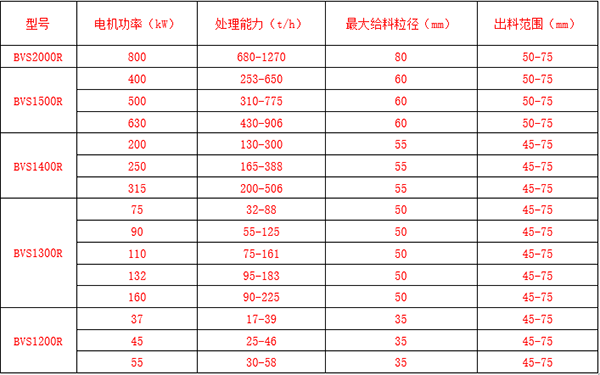

3.選型參數表：
