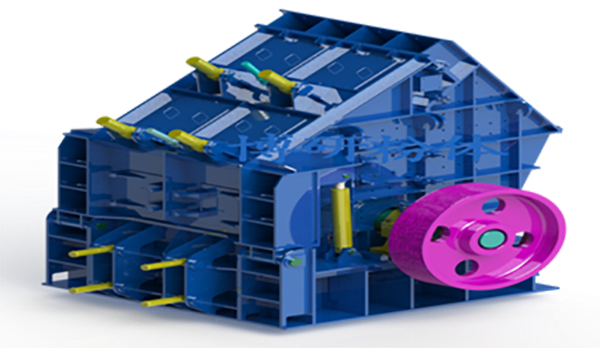

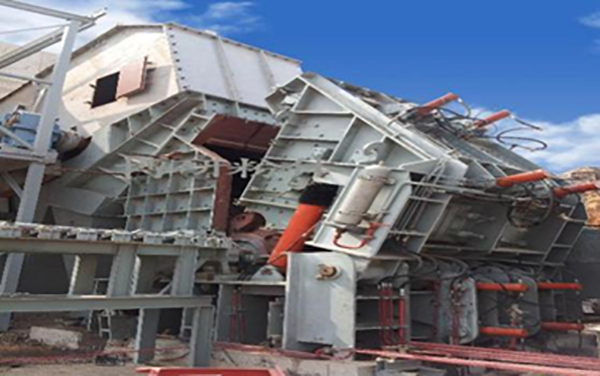

1.結構及工作原理：

單轉子反擊式破碎機有一個可逆轉動的轉子，在轉子上的兩側都裝有反擊板，給料槽放在轉子中間的上部。由于它具有可逆轉動的特點，兩套反擊板兩面的磨損可以得到平衡，這就大大減少了維護檢修的工作量。轉子上固裝著六塊板錘，板錘用比較耐磨的高錳鋼材料鑄造而成。轉子本身用鍵團裝在主軸上，主軸兩端借助滾動軸承支撐在下機支架上。

單轉子反擊式破碎機的構造，料塊從進料口喂入，為了防止料塊在破碎時飛出，在進料口進料方向裝有鏈幕。喂入的料塊落在篦條篩的上面，細小料塊通過篦縫落到機殼的下部，大塊的物料沿著篩面滑到轉子上。

在轉子的圓周上固定安裝著有一定高度的板錘，轉子由電動機經V型皮帶帶動作高速轉動。落在轉子上面的料塊受到高速旋轉的板錘的沖擊，獲得動能后以高速向反擊板撞擊，接著又從反擊板上彈回來，在破碎區中又同被轉子拋出的物料相碰撞。由條篩、轉子、反擊板以及鏈幕所組成的空間稱為一沖擊區；由反擊板與轉子之間組成的空間是二沖擊區。物料在一沖擊區受到互相沖擊而破碎后，繼而又進入二沖擊區受到再次的沖擊粉碎。破碎后的物料經機殼下部的出料口卸出。

反擊板的一端用活鏈懸掛在機殼上，另一端用調節螺栓將其位置固定。當大塊物料或難碎物件夾在轉子與反擊板之間的間隙時，反擊板受到較大壓力而使反擊后移，間隙擴大，可讓難碎物通過，而不致使轉子損壞。而后反擊板在自重作用下，又恢復原來位置，以此作為破碎機的保護裝置。

2.產品特點：

1）破碎能力大、產品質量穩定、生產成本低和運行維護方便。

2）重型反擊板設計，液壓調節開口，能承受更大的破碎沖擊力和保持產品穩定。

3）重型化轉子設計，板錘座厚重堅固，獲得巨大的轉動慣量和沖擊破碎力，造就了更大的破碎比和提高了產品粒形，板錘鎖緊裝置簡單可靠，宜安裝。

4）“船形”板錘外形與磨損趨勢一致，有利于板錘壽命提高和產品粒度穩定；板錘與轉子為加工面接觸，確保板錘的牢固，從而防止板錘斷裂。

5）磨耗件模塊化設計，更大限度地減少磨耗件庫存和提高磨耗件的使用率，易更換。標準襯板能覆蓋80%的反擊式破碎機。

6）各種機械安全裝置，確保破碎機檢修人員的人身安全，液壓裝置便于排料口的調節和設備的維護，降低做業強度，提高生產效率。

7）高質量的焊接技術加以退火處理，確保殼體、轉子體、反擊板承受更大的破碎沖擊力，獲得更好的破碎效果。

3.選型說明：

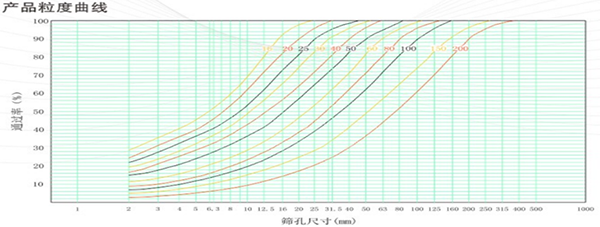

反擊式破碎機可很好的處理含濕量較大的物料，也可適用于軟的物料或硬度非常大的物料。可靈活調節出料粒度，調節范圍廣，易損件相較于其他破碎機小，金屬利用率高。

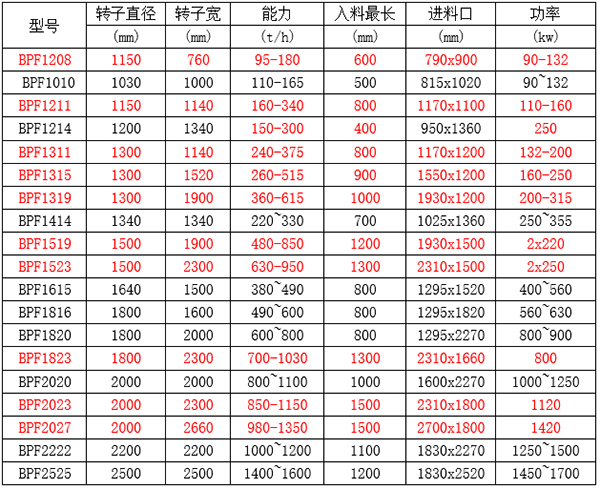

4.選型參數表：
