1.結構及工作原理：

其結構組成主要有機架、傳動裝置、動錐、定錐、平衡輪、偏心套、潤滑系統、液壓系統等部分。工作時碎腔里面的物料受到破碎動錐高速，大沖程的強大沖擊力、擠壓、彎曲作用，物料被快速的粉碎，并沿動錐下滑，經過破碎腔下部平行帶，再經受至少一次破碎作用，從而將粒度均勻的成品物料排出破碎腔。

破碎腔型式：

圓錐破碎機的結構大同小異，因破碎腔平行帶長，給料口和排料口均比較小，所以可以獲得較細粒度的產品。只是在破碎型腔型式上略有不同，大致可為中碎腔型和細碎腔型兩種：

S型：標準圓錐破碎機（一般用于中碎）：給料口大，平行區短，故破碎產品較粗，產量較高，一般放在粗破碎之后即顎破或旋回破碎機之后作為中碎使用。

C型：短頭圓錐破碎機（一般用于細碎）：給礦料小，平行區長，作為中碎之后細碎適用。

2.產品特點：

1）與彈簧圓錐相比，加大了動錐直徑、偏心距和給料口尺寸，實現“層壓破碎”原理可以獲得更好的產品粒型。固定的主軸和抗旋擺機構設計，改變了主軸受力，增強了動錐穩定性，提高了零部件的壽命。周邊多組過鐵保護油缸更能提高局部過鐵能力，減少機架整體受力。機架的設計比同類國外產品更加堅實，機架上部有加強法蘭和筋板，下部增厚50%，從而提高20%的功率和15%的轉速。通過調整偏心力矩和轉速，可以方便地調整破碎力的大小。

2）主軸和傳動軸采用高輕度合金材料和先進的熱處理工藝，確保長期穩定運行。提高了相關零件的加工精度，可根據客戶需求，選擇后填料和無填料的動錐襯板和定錐襯板。破碎比大，開路破碎即可達到粒度要求。

3）過載保護系統采用自主創新設計的國際先進溢流閥系統控制，取代傳統的釋放缸帶蓄能器裝置，提升了過載速度，同時降低了過鐵裝置的故障率。能源消耗低，產品粒度均勻，用于各種硬度礦石的中碎和細碎。

3.選型說明：

1)破碎效果對比：雖說這兩種液壓圓錐破碎機破碎效果都不錯，但多缸液壓圓錐破碎機破碎錐旋擺速度快的多，因此多缸液壓圓錐破碎機的成品中，細粒級成品含量百分比更高、產品更均勻。

2)整機性能對比：?jiǎn)尉臀锪掀扑槎裕瑔胃滓簤簣A錐破的沖程突破物料彈性變形，使之破裂是綽綽有余的，但因單缸液壓圓錐破破碎機的破碎錐沖程遠小于多缸液壓圓錐破碎機，若從促使破碎腔中的物料實現粒子間的破碎方面而言，單缸液壓圓錐破碎機就遠不如多缸液壓圓錐破的破碎效果好。

3)圓錐破碎機運行時，要求一定擠滿給料，否則會帶來偏心套、襯套等嚴重?fù)p毀，而單缸液壓圓錐破碎機可以不擠滿給料，所以單缸液壓圓錐破碎機生產條件相對較好。適用于中細碎的各種礦石和巖石，如鐵礦石、有色金屬礦石、花崗巖、灰?guī)r、石英巖、砂巖和鵝卵石等。

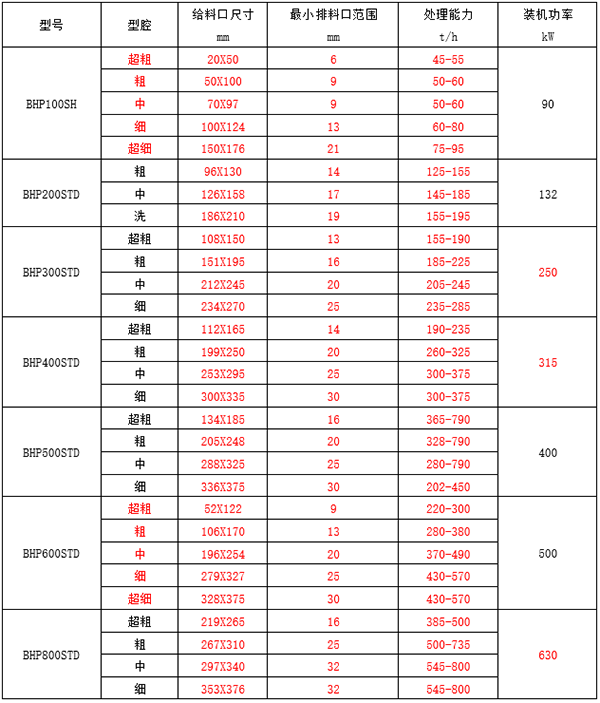

BHP-T多缸液壓圓錐破碎機參數表

4.選型參數表：
