1.結構及工作原理:
單缸圓錐破碎機結構主要有機架、傳動裝置、動錐、定錐、平衡輪、偏心套、潤滑系統、液壓系統等部分組成。工作時碎腔里面的物料受到破碎動錐高速,大沖程的強大沖擊力、擠壓、彎曲作用,使物料被快速的粉碎,并沿動錐下滑,經過破碎腔下部平行帶,再經受至少一次破碎作用,從而將粒度均勻的成品物料排出破碎腔。
2.產品特點:
(1) 單缸液壓圓錐破碎機由于采用液壓調整和液壓保護,省略了彈簧機型復雜的調整環、支承圈及彈簧部件,設備結構簡化,重量輕。
(2) 破碎機可以借更換偏心軸套的方法,改變偏心距大小,以適應不同物料的需求。
(3) 調整排礦口只需操作液壓系統控制閥即可完成調整程序。如遇到過鐵卡住時,只需通過操縱液壓操作閥控制動錐上下升降即可排除,降低操作工人的勞動強度和技術難度。
(4) 單缸液壓圓錐破碎機采用密封筒結構防塵,較彈簧機水密封更可靠,而且彈簧機水密封除了增加供、排水問題外,還存在油水混合,造成潤滑不良的故障。
(5)傳動齒輪為大小螺旋錐齒輪,可實現大扭矩和高能效傳動。偏心銅套與偏心套兩者組合,通過鍵安裝在偏心銅套不同的鍵槽中,可輕易實現多個偏心距設定,以適應不同礦石和工況的要求,從而實現擠滿倉給料。
(6)根據物料層破碎原理和腔壁磨損特性,腔型設計為曲線,能確保破碎機產量大、產品質量高、磨損成本低的目標。通過液壓、電氣共同保護主機過載,盡可能降低過載時對主機的損傷。潤滑系統、液壓系統按照模塊化設計,各自獨立運行,通過與主電機連鎖,可實現對油溫、流量、壓力、功率、異常電源等保護。
3.選型說明:
單缸圓錐破碎機適用于硬巖破碎,主要因為其利用了料層的擠壓,轉速相比其他圓錐破更高,慣性沖擊也更強,破碎能力和破碎效率都更好,在近年來的砂石生產線中成為主薦設備,甚至在石灰石、凝灰巖破碎中也常常用到。
4.選型參數表:

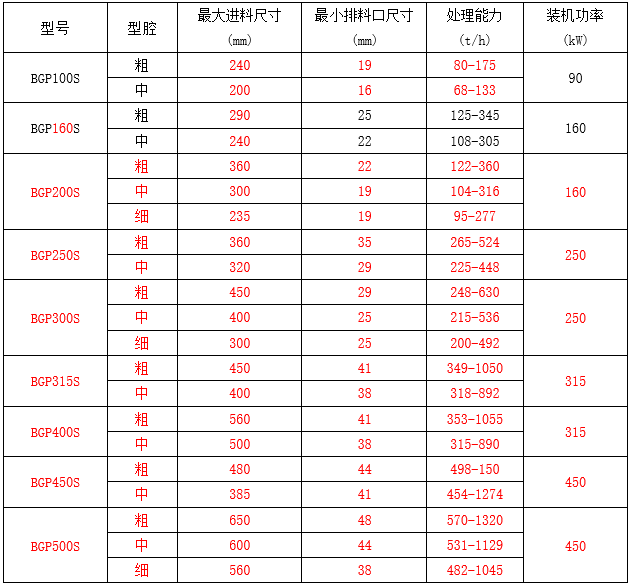

BGP-S中碎系列單缸液壓圓錐破碎機參數表:

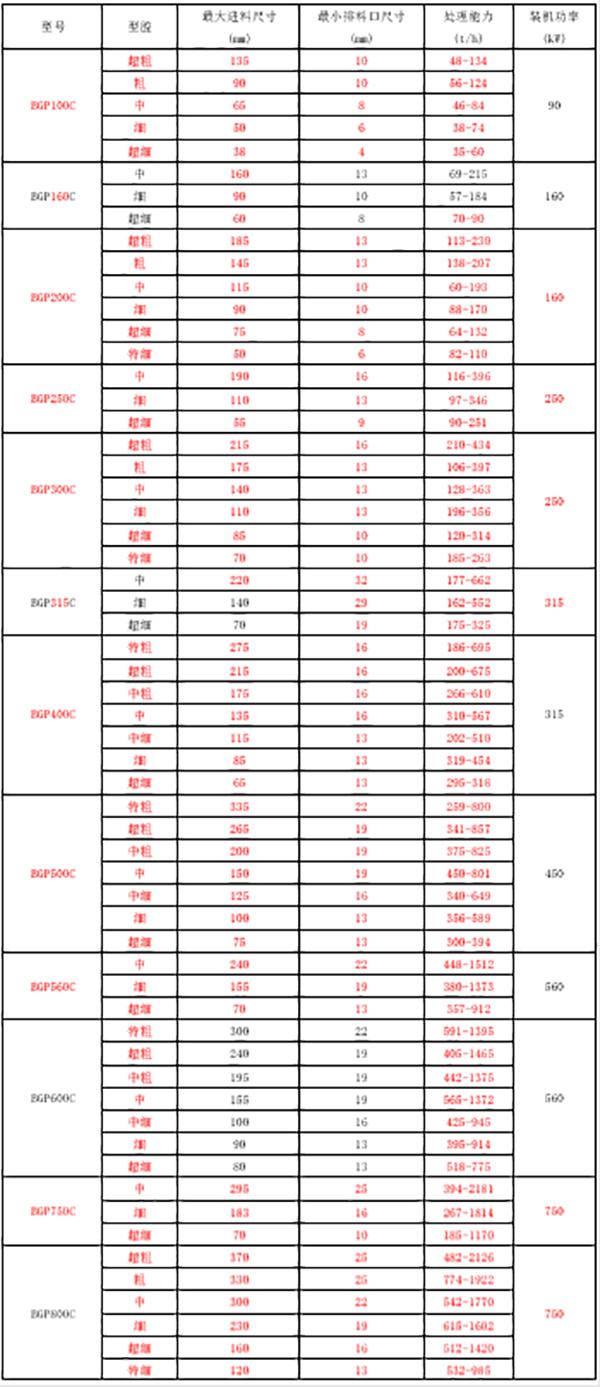

細碎系列單缸液壓圓錐破碎機參數表:
