1.結構及工作原理:
旋回式破碎機也稱粗碎圓錐破碎機,適用于各種巖石和礦石的初級破碎。主要由傳動裝置、底架、偏心套、破碎錐、橫梁、潤滑裝置、液壓系統等部分組成。物料從上部給入,由于偏心機構的作用,做旋擺運動,使動錐的錐體周期性地靠近與離開定錐的錐面,當動錐靠近定錐時,產生破碎作用,礦石被擠壓、折彎而破碎;離開時已被破碎產品靠自重排出。旋回破碎機對物料除有壓力作用外,還有彎曲力和磨削力,故破碎能力較強,而且因為連續作用,生產率較高。
2.產品特點:
作為一種粗破設備,與顎式破碎機相比,具有如下優點:
1)破碎腔深度大,工作連續,生產能力高,單位電耗低。與給料口寬度相同的顎式破碎機相比,生產能力比后者要高一倍以上,而每噸礦石的電耗則比顎式破碎機低0.5-1.2倍。
2)工作比較平穩,振動較輕,基礎所需承載的動載荷較小,旋回破碎機基礎所需承載的動載荷約為設備重量的2-3倍,而顎式破碎機所需承載的動載荷為設備重量的5-10倍。
3)可以擠滿給礦,旋回破碎機可以直接給入原礦石,使用于大粒徑入料要求,破碎性能更佳。而顎式破碎機不能擠滿給礦,且要求給礦均勻,故需要另設礦倉和給料機,當?shù)V石塊度大于400毫米時,需要安裝價格昂貴的重型板式給料機。
4)旋回破碎機易于啟動,而顎式破碎機啟動前需用輔助工具轉動沉重的飛輪。
5)旋回破碎機具有處理量大,破碎效率高,破碎比大,產品粒度均勻,適合特大生產規模條件下使用。
6)具有外置調整齒輪側隙,調整和維護更加方便。橫梁無需拆卸即可更換橫梁襯套和油封,可以大量減少設備停車時間,減少因維護設備造成的產量損失。采用平衡式設計,設備在工作運行狀態時沖擊力小,更加穩定可靠。
7)高強度的機架設計,適應各種惡劣工況環境;主軸和動錐采取一體式結構設計,避免破碎過程中出現動錐松動;配有主軸位移傳感器,可以實時監測主軸位置,便于調整排料口的大小;潤滑系統、液壓系統按模塊化設計,各自獨立運行,通過與主機連鎖,可實現對油溫、流量、壓力、功率、異常電源的保護。
3.選型說明:
1)當處理的物料為片狀和長條狀的堅硬礦石,或需要兩臺、甚至兩臺以上的顎式破碎機才能滿足生產要求時,應優先選擇旋回破碎機來代替顎式破碎機。
2)當處理的物料為破碎潮濕和粘性礦石,或生產規模較小的中小型選礦廠時,宜選用顎式破碎機。

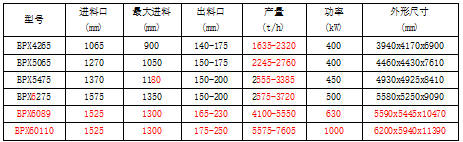

4.選型參數表:
