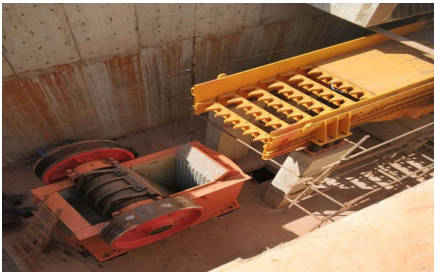

1.結構及工作原理：

顎式破碎機由機架、動顎、定顎、偏心軸、襯板、連桿等部分組成。工作時可動顎板圍繞懸掛軸相對固定顎板做周期性的重復運動，動顎靠近定顎時，處于兩顎板之間的礦石受到壓碎、劈裂、彎曲、折斷和磨剝等聯合施力作用而破碎，動顎離開定顎時，已被破碎的礦石在重力作用下，經破碎機的排料口排出。

2.產品特點：

1）結構簡單，易于制造，工作可靠，維修方便，不易堵礦，用于粗碎、中碎。

2）高產量、大破碎比、低磨耗，處理能力高，要求均勻給料，需配備給料機。

3）產品粒度不均勻，片狀產品多。

  4）機械或液壓楔塊排礦口調整系統，比墊片調整系統更加簡單。

  5）電機支座與破碎機一體安裝，減少了破碎機的安裝空間和三角帶的長度，使之基礎簡單，三角帶的使用壽命更長，同時可配置標準的皮帶輪罩和飛輪罩。

3.選型說明：

1）顎式破碎機用于各種礦巖石破碎的首道工序，破碎比為3-6，可將抗壓強度不高于320MPa的各種礦石一次性加工至中等粒度。

2）按照破碎方式的不同，分為PE顎式破碎機及PEX顎式破碎機兩種類型，其中E系列顎式破碎機通常用于礦石的粗碎加工，EX顎式破碎機通常用于礦石的中細碎加工。

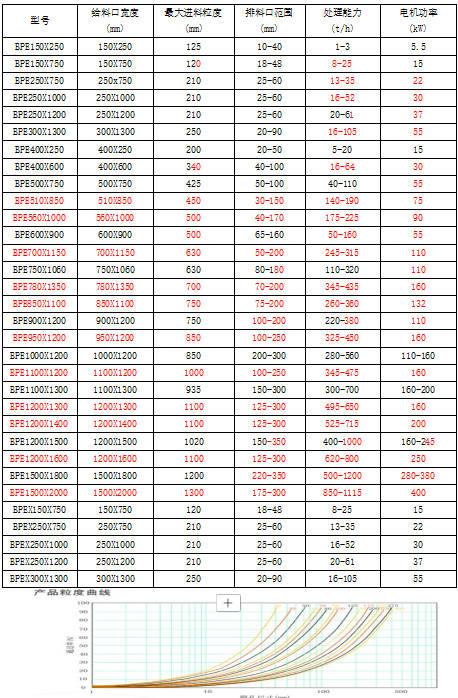

4.選型參數表：
