直流屏電力電源監控系統顯示界面操作說明

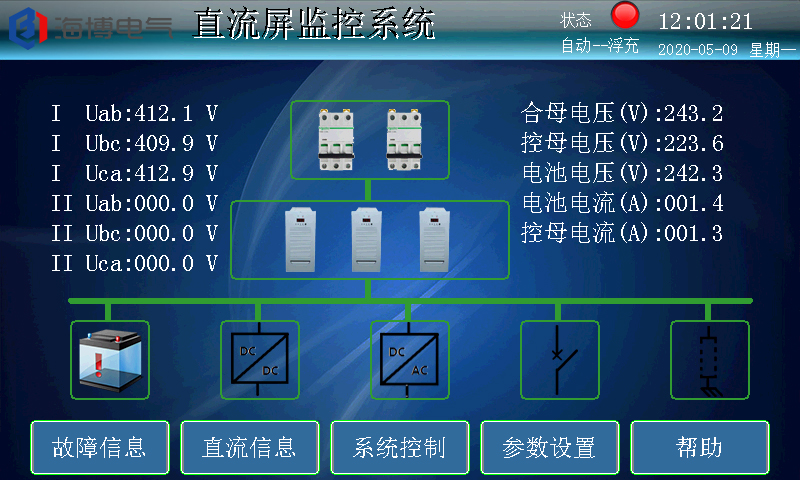

直流屏電力電源監控系統主界面

功能：顯示系統的各種信息及各種功能菜單按鈕，點擊對應的菜單按鈕進入相應的頁面進行查詢或設置。

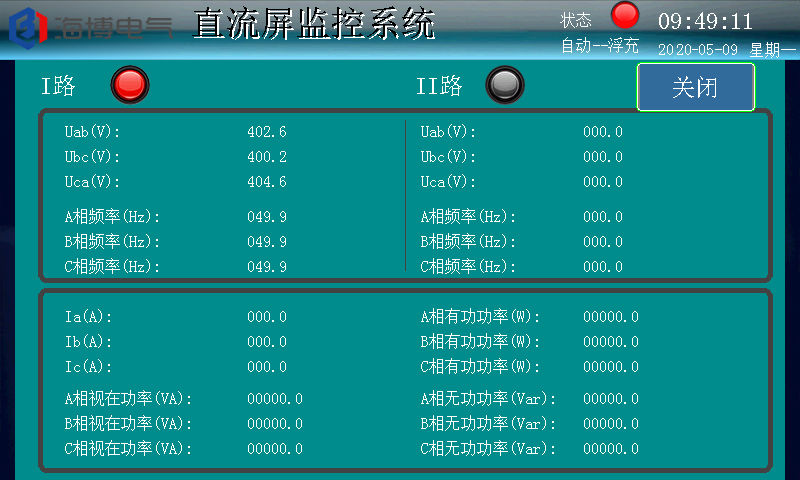

1、在直流屏電力電源監控系統主界面點擊“交流空氣開關”圖標，進入交流信息界面

功能：查詢交流電壓、電流、功率、頻率等信息，紅燈亮表示是當前使用的交流回路。

2、在直流屏電力電源監控系統主界面點擊“充電模塊”圖標，進入充電模塊信息界面

功能：查詢各個充電模塊的輸出電壓、輸出電流、模塊限流百分百、工作狀態等信息。

3、在直流屏電力電源監控系統主界面點擊“電池”圖標，進入單體電池信息界面

功能：查詢各個單體電池的電壓、內阻、電池電流、環境溫度等信息。

4、直流屏電力電源監控系統主界面上點擊“DC/DC”直流變換器圖標進入DC/DC直流變換器信息界面

功能：查詢各個DC/DC直流變換器的輸出電壓、輸出電流、工作狀態等信息。

5、直流屏電力電源監控系統主界面上點擊“DC/AC”逆變器圖標進入DC/AC逆變器信息界面

功能：查詢各個DC/AC逆變器的輸出電壓、輸出電流、工作狀態等數據。

6、直流屏電力電源監控系統主界面上點擊“支路開關”圖標進入支路開關狀態信息界面

功能：查詢各個支路開關的狀態信息。

7、直流屏電力電源監控系統主界面上點擊“接地電阻”圖標進入支路絕緣信息界面

功能：查詢各個支路絕緣信息。

8、直流屏電力電源監控系統主界面上點擊“故障信息”按鈕，進入故障信息查詢界面

功能：查詢當前故障及歷史故障信息。

9、直流屏電力電源監控系統主界面上點擊“直流信息”按鈕，進入直流信息界面

功能：查詢充電模塊信息、母線電壓、母線電流、環境溫度信息。

10、直流屏電力電源監控系統主界面上點擊“系統控制”按鈕，提示輸入密碼的界面

功能：輸入系統控制密碼。

11、輸入正確的密碼后，進入系統控制界面

功能：進行充電模塊開關控制或均浮充轉換控制。

12、直流屏電力電源監控系統主界面上點擊“參數設置”按鈕，提示輸入密碼，輸入不同級別的密碼進入相應級別的設置界面

輸入參數設置密碼。

13、輸入維護級設置密碼后，進入維護級參數設置界面

功能：進行系統最高級別權限的參數設置。

14、輸入普通用戶級密碼后，進入普通用戶級別參數設置界面

功能：進行系統常規告警值及其他常規項目的設置。

15、直流屏電力電源監控系統主界面上點擊“幫助”按鈕，進入幫助信息界面

功能：顯示產品的版本信息及幫助信息。
HB-GZDW智能高頻開關直流電源主監控軟件V3.2
